Закрытая подстанция 110/10/6 кВ

Закрытая подстанция 110/10/6 кВ с глубоким вводом, все элементы которой расположены в специальных помещениях, предназначена для использования в условиях плотной городской застройки. Применение данной подстанции возможно взамен строящихся в последнее время КРУЭ, что значительно снижет затраты на приобретаемое оборудование.
Предлагаемый проект позволяет реализовать возведение подстанции «под ключ».

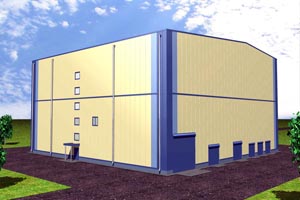

Размеры здания подстанции 40 х 36 м.
Бысторовозводимое здание со стальным каркасом обеспечивает теплоизоляцию и шумопоглощение.
На первом этаже здания располагаются распредустройства 6, 10 кВ и вспомогательные помещения (аккумуляторная, реакторные, АСКУЭ, панели защит и т.д.)

На втором – распредустройство 110 кВ.
Трансформаторы располагаются в отдельных помещениях, оснащенных системами пожаротушения и вентиляции.
Использование зданий со стальным каркасом позволяет:

1. Существенно сократить сроки возведения подстанции.
2. Обеспечивает разнообразие архитектурных, планировочных и отделочных решений.

Малый, по сравнению с железобетонными конструкциями, вес удешевляет фундаментные работы. Благодаря использованию современных высокотехнологичных производств, конструкции здания имеют высокие показатели по критерию «несущая способность – вес».

Эксплуатация подстанции может осуществляться в автоматическом режиме, обслуживающий персонал необходим только для профилактических работ.
