Ошиновка жесткая ОЖ
Ошиновка жесткая предназначена для выполнения электрического соединения высоковольтной аппаратуры в открытых и закрытых распределительных устройствах трёхфазного переменного тока промышленной частоты 50 и 60 Гц в сетях с номинальным напряжением 35, 110, 150 и 220 кВ.
Ошиновка разработана и изготовлена в соответствии с ТУ 3414-139-15356352-2012.
Ошиновка жесткая применяется для комплектования закрытых и открытых распределительных устройств 35…220 кВ электрических станций и подстанций, промышленных и других объектов народного хозяйства.

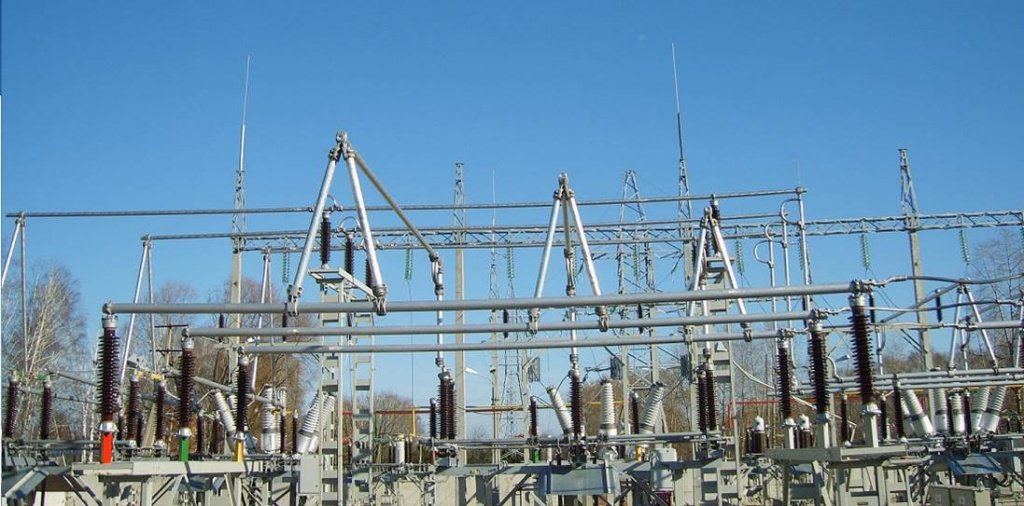

Ошиновка жесткая представляет собой систему токоведущих частей – трубчатых шин. Шины выполнены из прессованных труб, изготовленных из алюминиевых сплавов электротехнического назначения в соответствии с ГОСТ 18482—79.
Шины устанавливаются в горизонтальной плоскости и фиксируются на опорных изоляторах, входящих в состав шинных опор, при помощи литых шинодержателей.
Для обеспечения надежности электрического соединения, а также компенсации тепловых изменений длины шин, на них вблизи каждого узла соединения устанавливаются токовые перемычки (гибкие связи). Места соединения гибких связей и шин зачищаются и смазываются средством стабилизации контактного сопротивления (электропроводящей смазкой ЭПС-150 согласно ТУ 0254-002-47926093—2001 или аналогичной).
Ошиновка жесткая имеет разборную конструкцию, допускающую многократный монтаж и демонтаж. Ошиновка не требует проведения сварочных работ на месте монтажа.
Стыковка Ошиновки с силовым трансформатором осуществляется высоковольтным кабелем из сшитого полиэтилена. Секционирование блоков УВН выполняется кабелем. Стыковка силового трансформатора с РУНН выполняется посредством шинопровода с жёсткой медной ошиновкой, подсоединение вводов трансформатора к шинопроводу осуществляется гибкой медной ошиновкой.
Транспортирование Ошиновки жесткой допускается осуществлять железнодорожным, автомобильным, водным и авиационным видами транспорта с соблюдением установленных правил перевозки грузов.
В комплект поставки Ошиновки жесткой в общем случае входит:
- шины;
- литые шинодержатели;
- демпфирующие устройства;
- заглушки торцевые;
- шинные опоры.
