Силовой трансформатор ТМ (ТМГ)- 10 кВ 11, 12 и 15 серия (энергосберегающий)
Силовой распределительный трансформатор ТМГ, ТМ – понижающий трансформатор с мощностью в трёх фазах до 2500 кВА включительно, класса напряжения изоляции 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети до 1 кВ, питающей непосредственных потребителей электроэнергии.
Трансформаторы ТМ, ТМГ как преобразователи энергии полностью обратимы. Первичной может быть любая обмотка, независимо от её расположения относительно её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.
Силовые распределительные трансформаторы серий 11 и 12 класса напряжения 10 кВ выпускаются серийно:
- Основные номинальные напряжения обмоток ВН – 6.00 (6.30 ; 6.60) кВ, 10.00 (10.50; 11.00) кВ.
- Основное номинальное напряжение обмоток НН – 0.40 кВ .
Серия трансформаторов 11 серии.
Модернизированная на основе новых теоретических и конструкторских разработок и опыта уже освоенного производства предыдущих серий.
При этом, за счет более качественного проектирования трансформаторы данной серии являются более легкими и компактными по сравнению с предыдущей серией, сохраняя при этом все основные достоинства трансформаторов предыдущей серии.
Энергосберегающие трансформаторы 12 серии.
В связи с общемировой тенденцией увеличения стоимости энергоресурсов становится особенно актуальным вопрос снижения потерь в распределительных трансформаторах, составляющих наибольшую часть парка всех силовых трансформаторов.
Энергосберегающие трансформаторы имеют самый низкий уровень потерь холостого хода и короткого замыкания из всех серийно выпускаемых в СНГ силовых трансформаторов.
Технические характеристики трансформаторов этой серии приведены в 0РТ.135.020 ТИ.
Более низкий уровень потерь достигается за счет вложения материалов и соответственно увеличения стоимости трансформатора, но данное увеличение стоимости быстро окупается.
Приведем пример экономии электроэнергии, даже при среднесуточной загрузке 0,7:
- для трансформатора мощностью 400 кВа годовая экономия электроэнергии составляет 7,5 тыс. кВт * час,
- для трансформатора мощностью 630 кВа годовая экономия электроэнергии составляет 5,8 тыс. кВт * час,
- для трансформатора мощностью 1000 кВа годовая экономия электроэнергии составляет 5,2 тыс. кВт * час.
Данные показатели становятся еще более привлекательными при более высокой средней загрузке трансформатора.
Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:
Трансформатор ТМГ – силовой трансформатор герметичный без расширителя, увеличение объёма масла при нагреве воспринимается упругими гофрами.

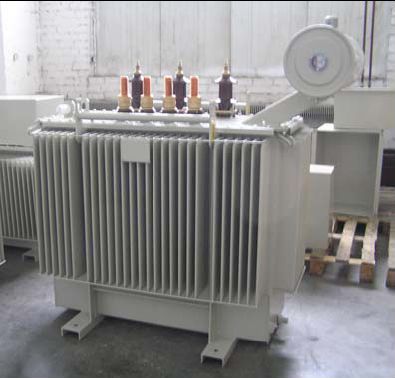

Трансформатор ТМ – силовой трансформатор с расширителем, увеличение объёма масла при нагреве воспринимается расширителем.
ТМГФ – силовой трансформатор герметичный без расширителя, выводы ВН и НН – боковые, располагаются в боковых фланцах . ТМФ – силовой трансформатор с расширителем, выводы ВН и НН – боковые, располагаются в боковых фланцах.
Серия трансформаторов 15 серии.
Разработана новая серия (15) силовых масляных трансформаторов ТМГ-СЭЩ мощностью от 400 до 2500 кВа, класс напряжения 10 кВ.
При этом отличительной особенностью данных трансформаторов является сочетание напряжений ВН/НН: 6/6 кВ, 10/10 кВ, 6/10 кВ, 10/6 кВ. Сочетание групп соединений обмоток: Y/Yн-0, D/Y-11, Y/D-11, D/D-0.
Трансформаторы ТМ, ТМГ как преобразователи энергии полностью обратимы. Первичной может быть любая обмотка, независимо от её расположения относительно её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.
Силовые распределительные трансформаторы серий 11 и 12 класса напряжения 10 кВ выпускаются серийно:
- Основные номинальные напряжения обмоток ВН – 6.00 (6.30 ; 6.60) кВ, 10.00 (10.50; 11.00) кВ.
- Основное номинальное напряжение обмоток НН – 0.40 кВ .
Серия трансформаторов 11 серии.
Модернизированная на основе новых теоретических и конструкторских разработок и опыта уже освоенного производства предыдущих серий.
При этом, за счет более качественного проектирования трансформаторы данной серии являются более легкими и компактными по сравнению с предыдущей серией, сохраняя при этом все основные достоинства трансформаторов предыдущей серии.
Энергосберегающие трансформаторы 12 серии.
В связи с общемировой тенденцией увеличения стоимости энергоресурсов становится особенно актуальным вопрос снижения потерь в распределительных трансформаторах, составляющих наибольшую часть парка всех силовых трансформаторов.
Энергосберегающие трансформаторы имеют самый низкий уровень потерь холостого хода и короткого замыкания из всех серийно выпускаемых в СНГ силовых трансформаторов.
Технические характеристики трансформаторов этой серии приведены в 0РТ.135.020 ТИ.
Более низкий уровень потерь достигается за счет вложения материалов и соответственно увеличения стоимости трансформатора, но данное увеличение стоимости быстро окупается.
Приведем пример экономии электроэнергии, даже при среднесуточной загрузке 0,7:
- для трансформатора мощностью 400 кВа годовая экономия электроэнергии составляет 7,5 тыс. кВт * час,
- для трансформатора мощностью 630 кВа годовая экономия электроэнергии составляет 5,8 тыс. кВт * час,
- для трансформатора мощностью 1000 кВа годовая экономия электроэнергии составляет 5,2 тыс. кВт * час.
Данные показатели становятся еще более привлекательными при более высокой средней загрузке трансформатора.
Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:
Трансформатор ТМГ – силовой трансформатор герметичный без расширителя, увеличение объёма масла при нагреве воспринимается упругими гофрами.
Трансформатор ТМ – силовой трансформатор с расширителем, увеличение объёма масла при нагреве воспринимается расширителем.
ТМГФ – силовой трансформатор герметичный без расширителя, выводы ВН и НН – боковые, располагаются в боковых фланцах . ТМФ – силовой трансформатор с расширителем, выводы ВН и НН – боковые, располагаются в боковых фланцах.
Серия трансформаторов 15 серии.
Разработана новая серия (15) силовых масляных трансформаторов ТМГ-СЭЩ мощностью от 400 до 2500 кВа, класс напряжения 10 кВ.
При этом отличительной особенностью данных трансформаторов является сочетание напряжений ВН/НН: 6/6 кВ, 10/10 кВ, 6/10 кВ, 10/6 кВ. Сочетание групп соединений обмоток: Y/Yн-0, D/Y-11, Y/D-11, D/D-0.
Основные технические данные серии -11 распределительных трансформаторов класса напряжения 10 кВ | |||||||
Обозначение | Номинальная мощность, кВА | Сочетание напряжения ВН/НН, кВ/кВ | Схема и группа соединения обмоток | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % | Ток холостого хода, % |
ТМ(Г)-25/10-11 | 25 |
6.00/0.40; 6.30/0.40; 6.60/0.40; 10.00/0.40; 10.50/0.40; 11.00/0.40 |
Y/Yн-0 D/Yн-11 |
190 | 630 | 4.5 | 5.0 |
Y/Zн- 11 | 750 | 5.0 | |||||
ТМ(Г)-40/10-11 | 40 |
Y/Yн-0 D/Yн-11 |
260 | 980 | 4.5 | ||
Y/Zн- 11 | 1200 | 5.0 | |||||
ТМ(Г)-63/10-11 | 63 |
Y/Yн-0 D/Yн-11 |
340 | 1480 | 4.5 | 4.0 | |
Y/Zн- 11 | 1600 | 5.2 | |||||
ТМ(Г)-100/10-11 | 100 |
Y/Yн-0 D/Yн-11 |
400 | 2400 | 4.5 | ||
Y/Zн- 11 | 2500 | 5.2 | |||||
ТМ(Г)-160/10-11 | 160 |
Y/Yн-0 D/Yн-11 |
560 | 3300 | 5.5 | ||
Y/Zн- 11 | 3300 | 5.5 | |||||
ТМ(Г)(Ф)-250/10-11 | 250 |
Y/Yн-0 D/Yн-11 |
580 | 3700 | 4.5 | 1.9 | |
Y/Zн- 11 | 4600 | 4.5 | |||||
ТМ(Г)(Ф)-400/10-11 | 400 |
Y/Yн-0 D/Yн-11 |
830 | 5900 | 4.5 | 1.8 | |
Y/Zн- 11 | 880 | 6300 | |||||
ТМ(Г)(Ф)-630/10-11 | 630 |
Y/Yн-0 D/Yн-11 |
1050 | 7600 | 5.5 | 1.6 | |
ТМ(Г)(Ф)-1000/10-11 | 1000 |
Y/Yн-0 D/Yн-11 |
1550 | 10800 | 5.5 | 1.2 | |
ТМ(Г)(Ф)-1250/10-11 | 1250 |
Y/Yн-0 D/Yн-11 |
1800 | 17000 | 5.5 | 1.2 | |
ТМ(Г)(Ф)-1600/10-11 | 1600 |
Y/Yн-0 D/Yн-11 |
2100 | 16500 | 6.0 | 1.0 | |
ТМ(Г)(Ф)-2500/10-11 | 2500 |
Y/Yн-0 D/Yн-11 |
3350 | 26300 | 6.0 | 0.8 |
Основные технические данные серии -12 распределительных трансформаторов класса напряжения 10 кВ | |||||||
Обозначение | Номинальная мощность, кВА | Сочетание напряжения ВН/НН, кВ/кВ | Схема и группа соединения обмоток | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % | Ток холостого хода, % |
ТМ(Г)-25/10-12 | 25 |
6.00/0.40; 6.30/0.40; 10.00/0.40; 10.50/0.40; |
Y/Yн-0 D/Yн-11 |
110 | 600 | 4.5 | 2.7 |
Y/Zн- 11 | 650 | ||||||
ТМ(Г)-40/10-12 | 40 |
Y/Yн-0 D/Yн-11 |
150 | 880 | 2.6 | ||
Y/Zн- 11 | |||||||
ТМ(Г)-63/10-12 | 63 |
Y/Yн-0 D/Yн-11 |
220 | 1280 | 2.4 | ||
Y/Zн- 11 | 1400 | 4.7 | |||||
ТМ(Г)-100/10-12 | 100 |
Y/Yн-0 D/Yн-11 |
330 | 1980 | 4.5 | 2.2 | |
Y/Zн- 11 | 2200 | 4.7 | |||||
ТМ(Г)-160/10-12 | 160 |
Y/Yн-0 D/Yн-11 |
410 | 2650 | 4.5 | 2.0 | |
Y/Zн- 11 | 2900 | 4.7 | |||||
ТМГ-250/10-12 | 250 |
Y/Yн-0 D/Yн-11 |
425 | 3250 | 4.5 | 1.9 | |
ТМГ-400/10-12 | 400 | 610 | 4600 | 4.5 | 1.8 | ||
ТМГ-630/10-12 | 630 | 800 | 6750 | 5.5 | 1.6 | ||
ТМГ-1000/10-12 | 1000 | 1100 | 10500 | 5.5 | 1.2 | ||
ТМГ-1250/10-12 | 1250 | 1350 | 13500 | 6.0 | 1.2 | ||
ТМГ-1600/10-12 | 1600 | 1750 | 15000 | 6.0 | 1.0 | ||
ТМГ-2500/10-12 | 2500 | 2400 | 24000 | 6.0 | 0.8 |
Климатическое исполнение | У | Т | УХЛ |
---|---|---|---|
Высота над уровнем моря, м | 1000 | ||
Верхнее рабочее значение температуры окружающего воздуха, С | +40° | +50° | +40° |
Нижнее значение температуры окружающего воздуха для исполнения | -45° | -10° | -60° |
Тип атмосферы | II по ГОСТ 15150-69 | ||
Категория размещения | 1 по ГОСТ 15150 |
